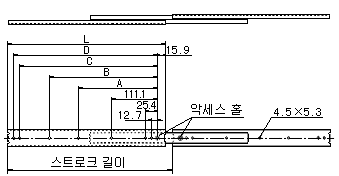

| ▶슬라이드
팩 FBL27S 형 |
|
|
|
|
|
|
|
| 레일 길이
L
(±0.8) |
스트로크
길이
(±3) |
취부구멍 치수 |
허용하중
N/조 |
질량
kg/ 조 |
| A |
B |
C |
D |
E |
|
200 |
135 |
140.0 |
160.0 |
－ |
140.0 |
160.0 |
260 |
0.32 |
|
250 |
185 |
190.0 |
210.0 |
150.0 |
190.0 |
210.0 |
240 |
0.40 |
|
300 |
222 |
240.0 |
260.0 |
190.0 |
240.0 |
260.0 |
240 |
0.48 |
|
350 |
260 |
290.0 |
310.0 |
225.0 |
290.0 |
310.0 |
230 |
0.56 |
|
400 |
297 |
340.0 |
360.0 |
265.0 |
340.0 |
360.0 |
210 |
0.64 |
|
450 |
334 |
390.0 |
410.0 |
300.0 |
390.0 |
410.0 |
200 |
0.72 |
|
500 |
371 |
440.0 |
460.0 |
337.0 |
440.0 |
460.0 |
180 |
0.80 | |
|
|
|

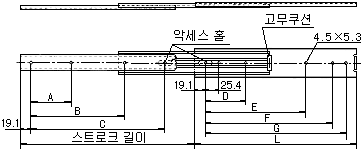

▶슬라이드
팩 FBL35S 형
|
|
|
|
|
|
| 레일길이
L
(±0.8) |
스트로크
길이
(±3) |
취부구멍 치수 |
허용하중
N/조 |
질량
kg/ 조 |
| A |
B |
C |
D |
E |
F |
G |
|
305 |
229 |
－ |
152.4 |
254.0 |
－ |
149.2 |
260.3 |
273.0 |
490 |
0.60 |
|
356 |
279 |
－ |
203.2 |
304.8 |
－ |
200.0 |
311.1 |
323.8 |
400 |
0.72 |
|
406 |
305 |
－ |
254.0 |
355.6 |
－ |
250.8 |
361.9 |
374.6 |
390 |
0.84 |
|
457 |
330 |
203.2 |
304.8 |
406.4 |
212.7 |
301.6 |
412.7 |
425.4 |
380 |
0.96 |
|
508 |
381 |
228.6 |
355.6 |
457.2 |
238.1 |
352.4 |
463.6 |
476.2 |
330 |
1.04 |
|
559 |
406 |
254.0 |
406.4 |
508.0 |
263.5 |
403.2 |
514.3 |
527.0 |
320 |
1.16 |
|
610 |
432 |
279.4 |
457.2 |
558.8 |
288.9 |
454.0 |
565.1 |
577.8 |
310 |
1.24 |
|
660 |
483 |
304.8 |
508.0 |
609.6 |
314.3 |
504.8 |
615.9 |
628.6 |
280 |
1.36 |
|
711 |
508 |
330.2 |
558.8 |
660.4 |
339.7 |
555.6 |
666.7 |
679.4 |
270 |
1.48 | |
|

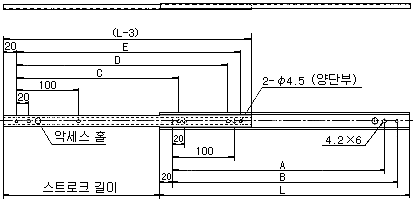

▶슬라이드
팩 FBL27D 형
|
|
|
|
|
|
| 레일길이
L
(±0.8) |
스트로크
길이
(±3) |
취부구멍 치수 |
허용하중
N/조 |
질량
kg/ 조 |
| A |
B |
|
200 |
229 |
140.0 |
160.0 |
370 |
0.64 |
|
250 |
276 |
190.0 |
210.0 |
360 |
0.80 |
|
300 |
327 |
240.0 |
260.0 |
350 |
0.96 |
|
350 |
376 |
290.0 |
310.0 |
330 |
1.12 |
|
400 |
426 |
340.0 |
360.0 |
310 |
1.28 |
|
450 |
475 |
390.0 |
410.0 |
290 |
1.46 |
|
500 |
524 |
440.0 |
460.0 |
280 |
1.60 | |
|

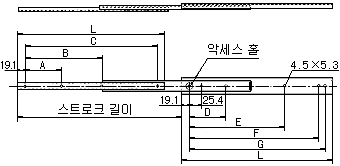

▶슬라이드
팩 FBL35D 형
|
|
|
|
|
|
| 레일길이
L
(±0.8) |
스트로크
길이
(±3) |
취부구멍 치수 |
허용하중
N/조 |
질량
kg/ 조 |
| A |
B |
C |
D |
|
305 |
327 |
－ |
149.2 |
260.3 |
273.0 |
780 |
1.28 |
|
356 |
378 |
－ |
200.0 |
311.1 |
323.8 |
700 |
1.48 |
|
406 |
429 |
－ |
250.8 |
361.9 |
374.6 |
630 |
1.72 |
|
457 |
480 |
212.7 |
301.6 |
412.7 |
425.4 |
560 |
1.96 |
|
508 |
530 |
238.1 |
352.4 |
463.5 |
476.2 |
530 |
2.12 |
|
559 |
581 |
263.5 |
403.2 |
514.3 |
527.0 |
480 |
2.40 |
|
610 |
632 |
288.9 |
454.0 |
565.1 |
577.8 |
450 |
2.56 |
|
660 |
683 |
314.3 |
504.8 |
615.9 |
628.6 |
430 |
2.80 |
|
711 |
734 |
339.7 |
555.6 |
666.7 |
679.4 |
400 |
3.00 | |
|

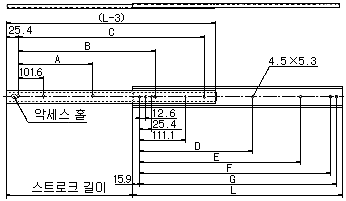

▶슬라이드
팩 FBL35E 형
|
|
|
|
|
|
| 레일길이
L
(±0.8) |
스트로크
길이
(±3) |
취부구멍 치수 |
허용하중
N/조 |
질량
kg/ 조 |
| A |
B |
C |
D |
E |
F |
G |
|
305 |
330 |
76.2 |
－ |
154.9 |
76.2 |
190.5 |
241.3 |
266.7 |
290 |
0.6 |
|
356 |
381 |
127.0 |
－ |
266.7 |
88.9 |
215.9 |
292.1 |
317.5 |
280 |
0.7 |
|
406 |
432 |
152.4 |
－ |
317.5 |
127.0 |
241.3 |
342.9 |
368.3 |
270 |
0.9 |
|
457 |
483 |
177.8 |
－ |
368.3 |
127.0 |
292.1 |
393.7 |
419.1 |
250 |
1.1 |
|
508 |
533 |
152.4 |
342.9 |
419.1 |
152.4 |
317.5 |
444.5 |
469.9 |
240 |
1.3 | |
|

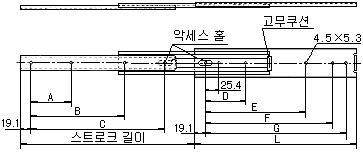

▶슬라이드
팩 FBL55E 형
|
|
|
|
|
|
| 레일길이
L
(±0.8) |
스트로크
길이
(±3) |
취부구멍 치수 |
허용하중
N/조 |
질량
kg/ 조 |
| A |
B |
C |
D |
E |
F |
G |
|
305 |
330 |
76.2 |
177.8 |
254.0 |
76.2 |
190.5 |
241.3 |
266.7 |
620 |
1.44 |
|
356 |
381 |
101.6 |
203.2 |
304.8 |
88.9 |
215.9 |
292.1 |
317.5 |
620 |
1.68 |
|
406 |
432 |
127.0 |
228.6 |
355.6 |
127.0 |
241.3 |
342.9 |
368.3 |
610 |
1.96 |
|
457 |
483 |
127.0 |
279.4 |
406.4 |
127.0 |
292.1 |
393.7 |
419.1 |
610 |
2.24 |
|
508 |
533 |
152.4 |
304.8 |
457.2 |
152.4 |
317.5 |
444.5 |
469.9 |
600 |
2.44 |
|
559 |
584 |
177.8 |
330.2 |
508.0 |
177.8 |
342.9 |
495.3 |
520.7 |
580 |
2.72 |
|
610 |
635 |
177.8 |
381.0 |
558.8 |
177.8 |
393.7 |
546.1 |
571.5 |
570 |
3.00 |
|
660 |
686 |
203.2 |
406.4 |
609.6 |
203.2 |
419.1 |
596.9 |
622.3 |
550 |
3.24 |
|
711 |
737 |
228.6 |
431.8 |
660.4 |
228.6 |
444.5 |
647.7 |
673.1 |
530 |
3.48 | |
|

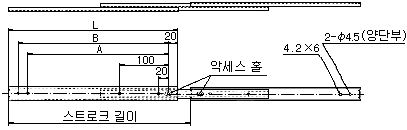

▶슬라이드
팩 FBL56H 형
|
|
|
|
|
|
| 레일길이
L
(±0.8) |
스트로크
길이
(±3) |
취부구멍 치수 |
허용하중
N/조 |
질량
kg/ 조 |
| A |
B |
C |
D |
E |
F |
G |
|
305 |
330 |
76.2 |
177.8 |
254.0 |
76.2 |
190.5 |
241.3 |
266.7 |
960 |
1.76 |
|
356 |
381 |
101.6 |
203.2 |
304.8 |
88.9 |
215.9 |
292.1 |
317.5 |
950 |
2.04 |
|
406 |
432 |
127.0 |
228.6 |
355.6 |
127.0 |
241.3 |
342.9 |
368.3 |
940 |
2.36 |
|
457 |
483 |
127.0 |
279.4 |
406.4 |
127.0 |
292.1 |
393.7 |
419.1 |
920 |
2.64 |
|
508 |
533 |
152.4 |
304.8 |
457.2 |
152.4 |
317.5 |
444.5 |
469.9 |
900 |
2.96 |
|
559 |
584 |
177.8 |
330.2 |
508.0 |
177.8 |
342.9 |
495.3 |
520.7 |
880 |
3.24 |
|
610 |
635 |
177.8 |
381.0 |
558.8 |
177.8 |
393.7 |
546.1 |
571.5 |
860 |
3.60 |
|
660 |
686 |
203.2 |
406.4 |
609.6 |
203.2 |
419.1 |
596.9 |
622.3 |
840 |
3.84 |
|
711 |
737 |
228.6 |
431.8 |
660.4 |
228.6 |
444.5 |
647.7 |
673.1 |
820 |
4.06 | |
|
|
