로터리 볼스플라인LBGT형

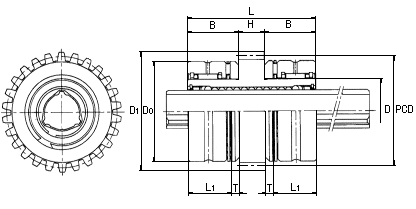

▶로터리 볼스플라인 LBGT형

호칭형번

스플라인 외통치수

외통외경
D

외통외경 D
허용차

길이
L

길이 L
허용차

외경
D₀

외경 D₀
허용차

폭
L₁

폭 L₁
허용차

트러스트
레이스폭
T

H

B

30

0
-0.009

60

0
-0.2

47

0
-0.011

20

0
-0.16

4

12

24

40

0
-0.011

70

60

0
-0.013

23

0
-0.19

5

14

28

45

80

65

27

5

16

32

60

0
-0.013

100

85

0
-0.015

31

0
-0.25

8

18

41

75

112

0
-0.3

100

32

10

20

46

90

0
-0.015

127

120

38

12

22

52.5

120

155

150

0
-0.025

40

16

26

64.5

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다

호칭형번	치차 사양 ※				기본정격토오크		기본정격하중 (레이디얼)		정적 허용 모멘트	질 　 량
호칭형번	치선원 직경 D₁	기준 피치 원경 PCD	모듈 m	치수 Z	C_T N·m	C_0T N·m	C kN	C₀ kN	M_A N·m	외통 유니트 kg	스플라인축 kg/m
LBGT 20	56	52	2.0	26	90.2	213	9.4	20.1	103	0.67	1.8
LBGT 25	70	65	2.5	26	176	381	14.9	28.7	171	1.5	2.7
LBGT 30	75	70	2.5	28	312	657	22.5	41.4	295	2.2	3.8
LBGT 40	96	90	3.0	30	696	1420	37.1	66.9	586	3.3	6.8
LBGT 50	111	105	3.0	35	1290	2500	55.1	94.1	941	4.8	10.6
LBGT 60	133	126	3.5	36	1870	3830	66.2	121	1300	7.2	15.6
LBGT 85	168	160	4.0	40	4740	9550	119	213	3180	13.4	32.0
