Halder norm+technik -EH 2212.
|
| |
|
EH 2212. 인덱스 플런져 육각너트가 없는형, 용접할 수 있는 나사 없는형
|
| |
|
|
|
| |
|
|
재질:
|
몸체:-스틸, 흑색 처리
-스텐레스 스틸 1.4305
|
잠금핀:-스틸, 경화처리
-스텐레스 스틸 1.4305
니켈도금
|
손잡이:-플라스틱(PA6)검정색
무딘재질
-떼어낼수 없음 |
|
참조: 분할 작업시 사용. 치수별 해당 스크류 드라이버가 있음
- 30 °C 에서 + 80 °C 까지 견딤. 잠금너트는 별도 구입.
|
|
| |
|
|
|
| |
|
| |

|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|

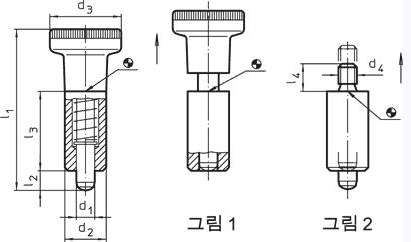

손잡이 있음, 몸체 스틸 혹은 스텐레스 (그림 1) - 스틸
|
부품번호
스틸 |
부품번호
스테인레스 |
d1
-0,02
-0,04 |
d2 |
d3 |
d4 |
l1
~ |
l2
최소 |
l3 |
l4 |
스프링력
F1
N~ |
스프링력
F2
N~ |
g
|
|
2212.045
|
2212.445
|
5
|
M10 x 1,0
|
21
|
-
|
45
|
5
|
22
|
-
|
6
|
14
|
16
|
|
2212.046
|
2212.446
|
6
|
M12 x 1,5
|
25
|
-
|
54,5
|
6
|
26
|
-
|
5,5
|
13
|
26
|
|
2212.048
|
2212.448
|
8
|
M16 x 1,5
|
31
|
-
|
69
|
8
|
34
|
-
|
11,5
|
28
|
60
|
|
2212.050
|
2212.450
|
10
|
M20 x 1,5
|
31
|
-
|
80
|
10
|
41
|
-
|
23
|
54
|
102
|
|
| |
|
| |
|
손잡이 없음, 스틸 혹은 스텐레스 스틸 (그림 2) - 스틸
|
|
부품번호
스틸
|
부품번호
스테인레스
|
d1
-0,02
-0,04
|
d2
|
d3
|
d4
|
l1
~
|
l2
최소
|
l3
|
l4
|
스프링력
F1
N~
|
스프링력
F2
N~
|
g
|
|
2212.065
|
2212.465
|
5
|
M10 x 1,0
|
-
|
M5
|
-
|
5
|
22
|
6
|
6
|
14
|
12
|
|
2212.066
|
2212.466
|
6
|
M12 x 1,5
|
-
|
M6
|
-
|
6
|
26
|
10
|
5,5
|
13
|
19
|
|
2212.068
|
2212.468
|
8
|
M16 x 1,5
|
-
|
M8
|
-
|
8
|
34
|
12
|
11,5
|
28
|
45
|
|
2212.070
|
2212.470
|
10
|
M20 x 1,5
|
-
|
M8
|
-
|
10
|
43
|
12
|
23
|
54
|
86
|
|
| |
|
| |
| 치수별 잠금너트 ISO 8675 (DIN 439) - 스틸 혹은 스테인레스 |
부품번호
스틸 |
부품번호
스테인레스 |
d2 |
g
|
|
2212.115
|
2212.515
|
M10 x 1,0
|
6
|
|
2212.116
|
2212.516
|
M12 x 1,5
|
9
|
|
2212.118
|
2212.518
|
M16 x 1,5
|
18
|
|
2212.120
|
2212.520
|
M20 x 1,5
|
32
|
|
| |
|
| |
  |
| |
|
| |
|
| |
 |
| |
|
| |
참조: 분할 작업시 사용. 용접이나 아교로 부착
- 30 °C 에서 + 80 °C 까지 견딤.
|
| |
|
| |
|
손잡이 있음 (그림 1)
|
|
부품번호
|
d1
-0,02
-0,04
|
d2
h9
|
d3
|
d4
|
l1
~
|
l2
최소
|
l3
|
l4
|
스프링력
F1
N~*
|
스프링력
F2
N~*
|
g
|
|
2212.805
|
5
|
12
|
21
|
-
|
45
|
5
|
22
|
-
|
7
|
16
|
25
|
|
2212.806
|
6
|
14
|
25
|
-
|
54,5
|
6
|
26
|
-
|
6,5
|
15
|
40
|
|
2212.808
|
8
|
18
|
31
|
-
|
69
|
8
|
34
|
-
|
12
|
31
|
83
|
|
| |
|
| |
|
손잡이 없음 (그림 2)
|
|
부품번호
|
d1
-0,02
-0,04
|
d2
h9
|
d3
|
d4
|
l1
~
|
l2
최소
|
l3
|
l4
|
스프링력
F1
N~*
|
스프링력
F2
N~*
|
g
|
|
2212.825
|
5
|
12
|
-
|
M5
|
-
|
5
|
22
|
6
|
7
|
16
|
19
|
|
2212.826
|
6
|
14
|
-
|
M6
|
-
|
6
|
26
|
10
|
6,5
|
15
|
31
|
|
2212.828
|
8
|
18
|
-
|
M8
|
-
|
8
|
34
|
12
|
12
|
31
|
67
|
|
| |
|
| |
 |
|
