 ▶ THK 정밀 리니어 팩

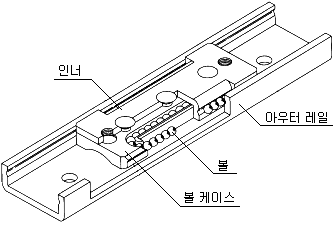

 정밀 리니어팩 ER형 구조

             정밀 리니어팩 ER형은 스테인레스 강판을 정밀성형하고 열처리한 후 연삭사상된 슬라이드 유니트이다.
            구조는 아우터 레일과 V홈 사이를 볼이 구름운동하여 레일을 슬라이드한다. 이 볼은 인너에 취부되어 있는
            케이스 내부를 순환하여 무한 직선운동을 하는 극박경량 타입의 유니트이다.

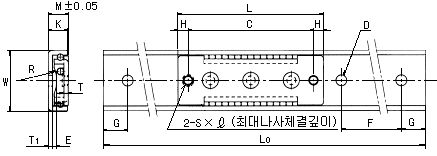

호칭형번

인너 치수

아우터 레일 치수

기본정격하중

질량

폭
W

높이
M

길이
L

C

H

E

R

S

최대나사
체결깊이


T

K

T1

D

L0

F

G

C
N

C0
N

인너
g

아우터
타레일
g/m

ER 513

13

4.5

22

7

7.5

1.1

4.2

M2 ×0.4

1.3

0.9

4

1.1

2.4

40, 60, 80

20

10

54.9

72.5

2.4

166

ER 616

15.6

6

36

29

3.5

1.7

9.2

M3 ×0.5

1.8

1.1

5.5

1.4

2.9

45, 70, 95

25

10

71.6

125

5.6

268

ER 920

20

8.5

46

40

3

2.3

7.3

M3 ×0.5

2.5

1.9

7.5

1.9

3.5

50, 80, 110

30

10

144

201

14.4

474

ER 1025

25

10

56

48

4

2.9

9.3

M4 ×0.7

2.8

2.2

9

2.2

4.5

60, 100, 140

40

10

215

315

27.0

677

ER513+40L

ER513+60L

ER513+80L

ER616+45L

ER616+70L

ER616+95L

ER920+50L

ER920+80L

ER920+110L

ER1025+60L

ER1025+100L

ER1025+140L

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다
