제품소개 : THK BALL BUSH > Linear Shaft

 ▶ LM SHAFT SF시리즈




       ■ 샤프트 규격

  • 재질 :열처리 샤프트- SUJ2, SUS440C  도금샤프트- S45C, SUS304
  • 경도 : HRC58 ~ 64
  • 열처리 깊이 : 0.8 ~ 2.5mm
  • 조도 : 0.8S ~ 1.6S
  • 샤프트 진직도 : 50㎛/300mm

     ※열처리 샤프트는 리니어 부시용 샤프트로  도금샤프트는 무급유 부시용 사프트로 이용해주십시요


호칭형번
샤프트 외경(g6)
LM 샤프트 전장 (mm)
d
(mm)
허용차
(mm)
100
200
300
400
500
600
700
800
1000
1200
1300
1500
2000
SF 6
Φ6
-0.004
-0.012
○
○
○
○
◎
-
-
-
-
-
-
-
-
Φ8
-0.005
-0.014
○
○
○
○
◎
-
-
-
-
-
-
-
-
Φ10
-0.005
-0.014
○
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ12
-0.006
-0.017
-
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ13
-0.006
-0.017
-
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ16
-0.006
-0.017
-
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ20
-0.007
-0.020
-
○
○
○
○
○
○
○
◎
◎
○
◎
◎
Φ25
-0.007
-0.020
-
○
○
○
○
○
○
○
◎
◎
○
◎
◎
Φ30
-0.007
-0.020
-
-
○
○
○
○
○
○
◎
◎
○
◎
◎
Φ35
-0.009
-0.025
-
-
-
-
○
○
○
○
◎
◎
○
◎
◎
Φ40
-0.009
-0.025
-
-
-
-
○
○
○
○
◎
◎
○
◎
◎
Φ50
-0.009
-0.025
-
-
-
-
○
○
○
○
◎
◎
○
◎
◎
Φ60
-0.010
-0.029
-
-
-
-
-
-
-
-
◎
◎
○
◎
◎
Φ80
-0.010
-0.029
-
-
-
-
-
-
-
-
◎
◎
○
◎
◎

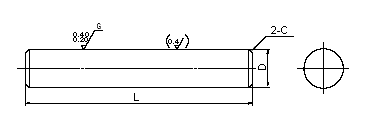

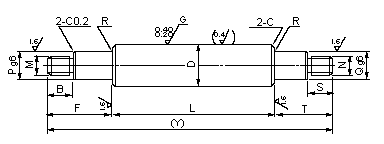

스트레이트형

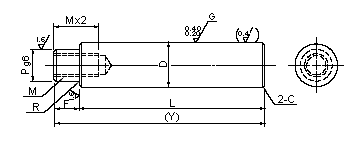

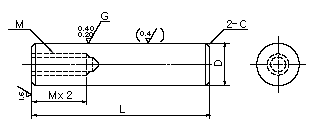

한쪽에단 암나사형

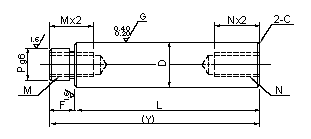

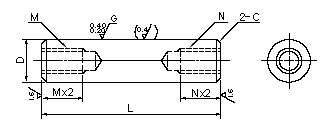

양쪽단에 암나사형

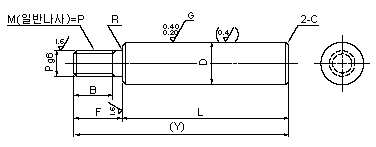

한쪽 수나사형

양쪽 수나사형

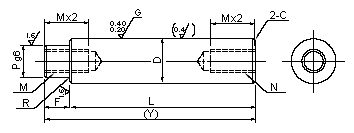

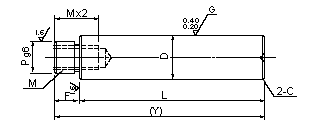

한쪽은 수나사형 다른한쪽은 암나사형



한쪽단에 암나사형

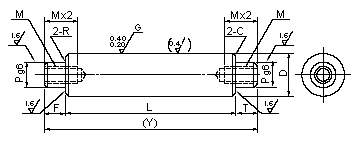

양쪽단에 양쪽 암나사형

한쪽에단 양쪽 암나사형

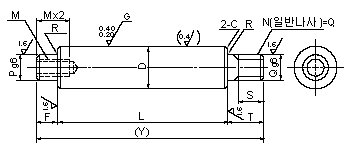

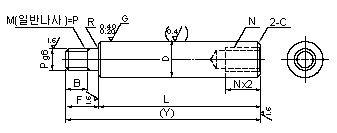

한쪽단에 암나사형 다른한쪽은 수나사형

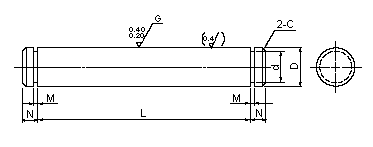

고정링홈형

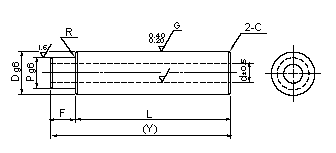

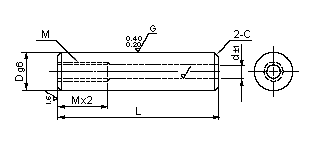

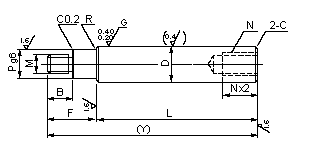

한쪽암나사 파이프형

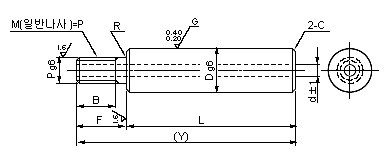

한쪽단에 수나사 파이프형

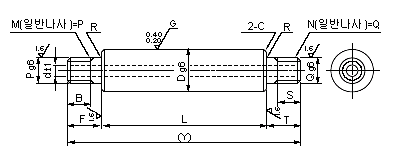

양쪽단에 수나사 파이프형

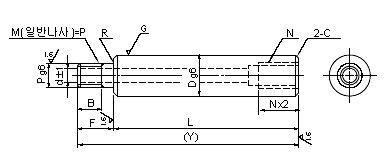

한쪽단에 수나사 다른한쪽 암나사 파이프형

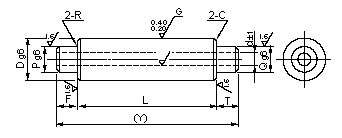

양쪽단에 파이프형

한쪽단에 파이프형

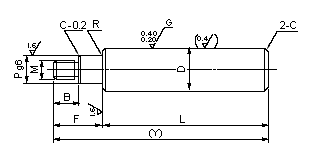

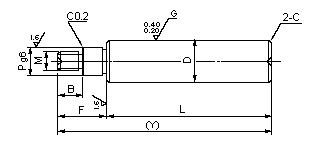

한쪽단에 수나사형

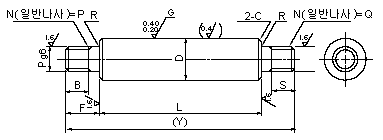

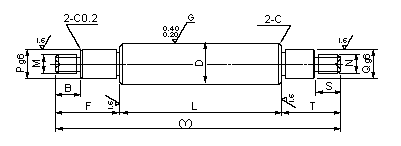

양쪽단에 수나사형

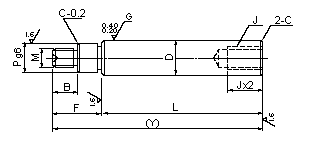

한쪽단에 수나사 다른한쪽 암나사형

한쪽단 수나사형

양쪽단 수나사형

한쪽단 수나사 다른한쪽 암나사형

한쪽단 암나사형

양쪽단 암나사형

한쪽단 양쪽 암나사형
