서포트레일 유니트 SBR

제품소개 : LINEAR BUSHING > LINEAR BALL BUSH

서포트 레일 SBS시리즈 | 서포트 레일 TBS시리즈 | 서포트 레일 유니트 SBR-S 시리즈
서포트 레일 유니트 TBR-S 시리즈 | LM샤프트 SF시리즈

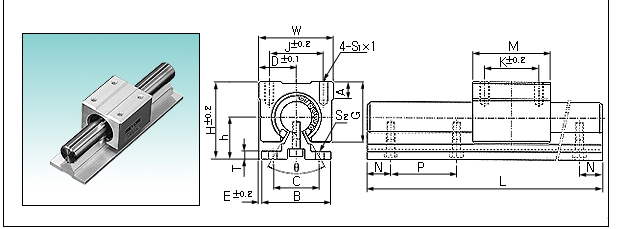

▶ LINEAR BUSHING - 서포트 레일 유니트 SBR-S 시리즈

호칭번호		샤프트 외경	기본정격하중		중량		주요치수(mm)
유니트	케이스	샤프트 외경	동정격하중(N)	정정격하중 (N)	케이스 (kgf)	레일 (kg/m)	D	h	H	E
SBR16SA	SBR16UUA	Ø16	770	1170	0.15	2.55	22.5	25	45	2.5
SBR20SA	SBR20UUA	Ø20	860	1370	0.20	3.50	24	27	50	1.5
SBR25SA	SBR25UUA	Ø25	980	1560	0.45	5.30	30	33	60	2.5
SBR30SA	SBR30UUA	Ø30	1560	2740	0.63	7.40	35	37	70	5
SBR35SA	SBR35UUA	Ø35	1660	3130	0.92	10.05	40	43	80	7.5
SBR40SA	SBR40UUA	Ø40	2150	4010	1.33	13.10	45	48	90	7.5
SBR50SA	SBR50UUA	Ø50	3820	7930	3.00	20.65	60	62	115	12.5

호칭번호	주요치수(mm)
호칭번호	W	G	A	B	T	M	S1XI	J	K	S2	C	N	P
SBR16SA	45	33	9	40	5	45	M5X12	32	30	Ø5.5	30	20	150
SBR20SA	48	39	11	45	5	50	M6X12	35	35	Ø5.5	30	20	150
SBR25SA	60	47	14	55	6	65	M6X12	40	40	Ø6.6	35	25	200
SBR30SA	70	56	15	60	7	70	M8X18	50	50	Ø6.6	40	25	200
SBR35SA	80	63	18	65	8	80	M8X18	55	55	Ø9	45	30	200
SBR40SA	90	72	20	75	9	90	M10X20	65	65	Ø9	55	30	200
SBR50SA	120	91	25	95	11	110	M10X20	94	80	Ø11	70	35	200
