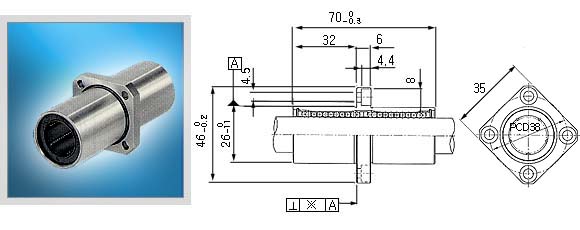

 ▶ BUSHING - 리니어 부싱 LMEKM-16UU




호칭형번 볼열수 중량
*
(gf) 		반경방향
틈새
허용차
(㎛) 		기본정격하중 내접원경 주요치수(mm)
타원형 동정격
하중
C(N) 		정정격
하중
C0(N)
dr
(mm) 		허용차
(㎛) 		PCD 직각도
(㎛) 		d1 x d2 x h
LMEKM16UU 5 187 -7 1230 2350 16
+11
-1
38 15 4.5 x 8 x 4.4
LMEKM20UU 5 260 -9 1400 2750 20
+13
-2
43 17 5.5 x 9.5 x 5.4
LMEKM25UU 6 515 -9 1560 3140 25 51 17 5.5 x 9.5 x 5.4
LMEKM30UU 6 655 -9 2940 5490 30 62 17 6.6 x 11 x 6.5


         1N≒0.102 kgf

    주) 표면 처리를 도금(Plating) 및 레이던트(Raydent) 처리도 제작한다.
     * : 원형 플랜지 기준
