제품소개 : SAMICK LINEAR BUSHING > Linear Shaft

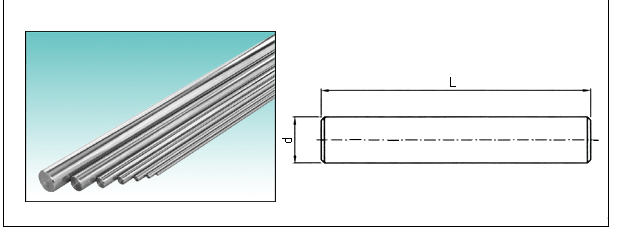

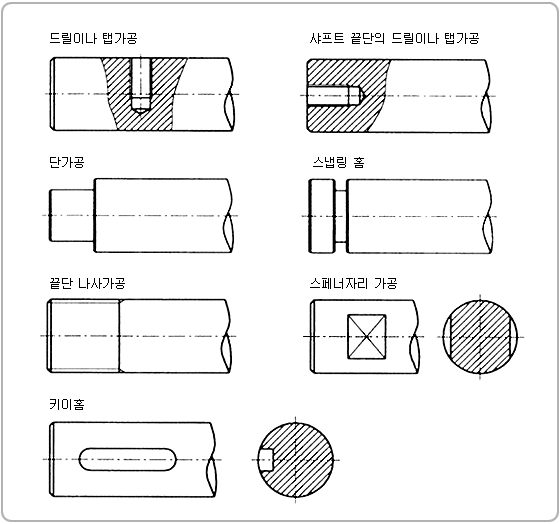

 ▶ LM SHAFT SF시리즈




       ■ 샤프트 규격

  • 재질 :열처리 샤프트- SUJ2, SUS440C  도금샤프트- S45C, SUS304
  • 경도 : HRC58 ~ 64
  • 열처리 깊이 : 0.8 ~ 2.5mm
  • 조도 : 0.8S ~ 1.6S
  • 샤프트 진직도 : 50㎛/300mm

     ※열처리 샤프트는 리니어 부시용 샤프트로  도금샤프트는 무급유 부시용 사프트로 이용해주십시요


호칭형번
샤프트 외경(g6)
LM 샤프트 전장 (mm)
d
(mm)
허용차
(mm)
100
200
300
400
500
600
700
800
1000
1200
1300
1500
2000
SF 6
Φ6
-0.004
-0.012
○
○
○
○
◎
-
-
-
-
-
-
-
-
Φ8
-0.005
-0.014
○
○
○
○
◎
-
-
-
-
-
-
-
-
Φ10
-0.005
-0.014
○
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ12
-0.006
-0.017
-
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ13
-0.006
-0.017
-
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ16
-0.006
-0.017
-
○
○
○
○
○
○
○
◎
◎
○
◎
-
Φ20
-0.007
-0.020
-
○
○
○
○
○
○
○
◎
◎
○
◎
◎
Φ25
-0.007
-0.020
-
○
○
○
○
○
○
○
◎
◎
○
◎
◎
Φ30
-0.007
-0.020
-
-
○
○
○
○
○
○
◎
◎
○
◎
◎
Φ35
-0.009
-0.025
-
-
-
-
○
○
○
○
◎
◎
○
◎
◎
Φ40
-0.009
-0.025
-
-
-
-
○
○
○
○
◎
◎
○
◎
◎
Φ50
-0.009
-0.025
-
-
-
-
○
○
○
○
◎
◎
○
◎
◎
Φ60
-0.010
-0.029
-
-
-
-
-
-
-
-
◎
◎
○
◎
◎
Φ80
-0.010
-0.029
-
-
-
-
-
-
-
-
◎
◎
○
◎
◎
